SAMSON薩姆森3241系列調節閥操作與維護指南

一、產品概述

        SAMSON 薩姆森3241系列為單座直通式氣動調節閥，采用模塊化設計，支持與3271/3277系列執行機構互換。閥體材料可選鑄鐵/碳鋼/不銹鋼，適用溫度范圍-10℃~220℃，密封類型包括金屬密封（高壓高溫工況）和軟密封（腐蝕性介質）。故障安全位置由執行機構彈簧配置決定：

• ?執行機構推桿伸出（FA）?：氣源故障時彈簧關閉閥門（AIR TO OPEN）

• ?執行機構推桿縮回（FE）?：氣源故障時彈簧開啟閥門（AIR TO CLOSE）

二、核心組件

1. 閥門定位器3730系列

• 防護等級IP66，支持HART通信協議

• 工作溫度范圍：-20℃~80℃

• 動作模式：單作用/雙作用氣動執行器適配（雙作用需反向氣動放大器）

2. 氣動執行機構3277系列

• 行程規格：7.5/15/30mm等，需通過反饋桿匹配閥行程

• 安裝要求：定位器杠桿需固定于執行器桿，確保50%閥位時指示牌居中

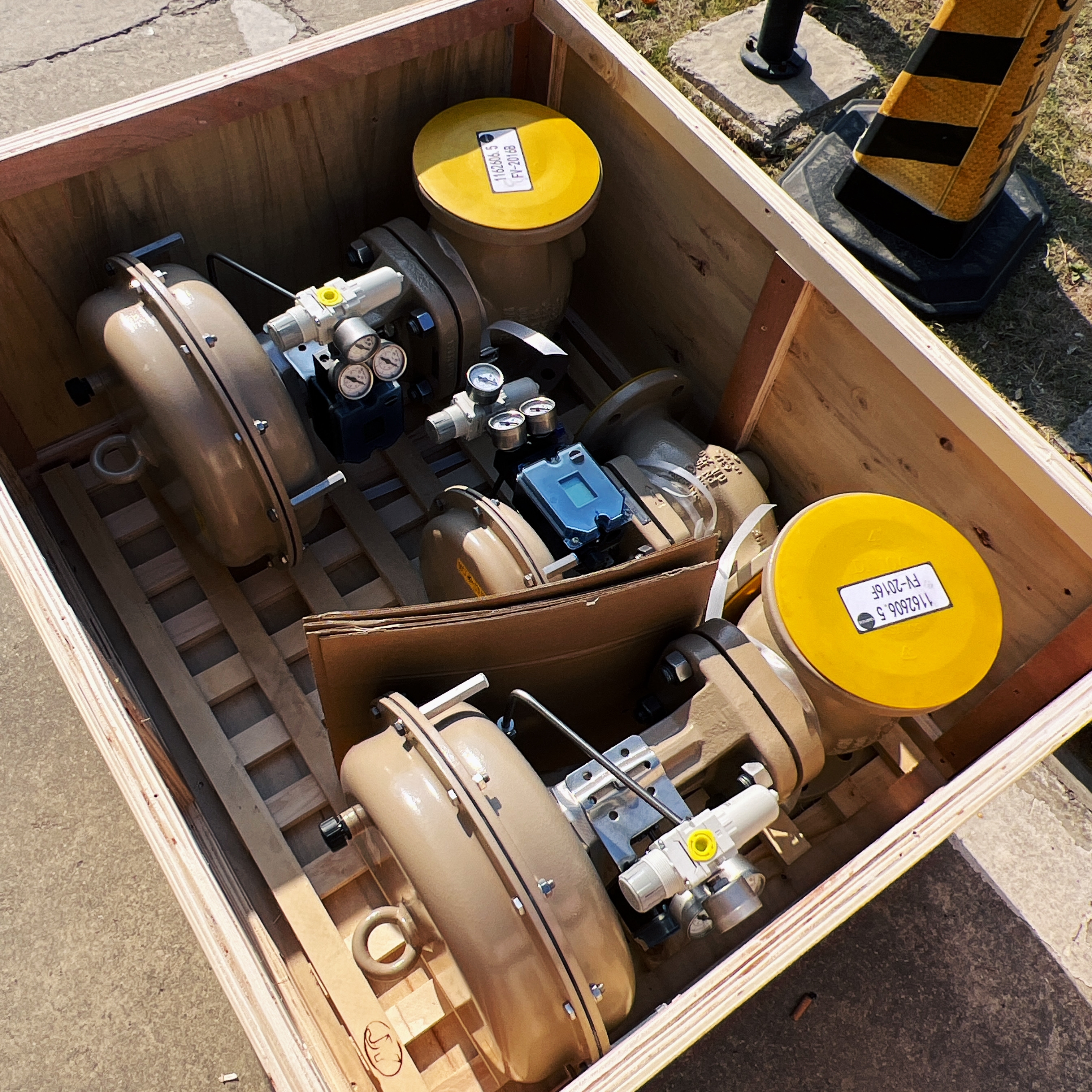

3. 控制閥3241-7型

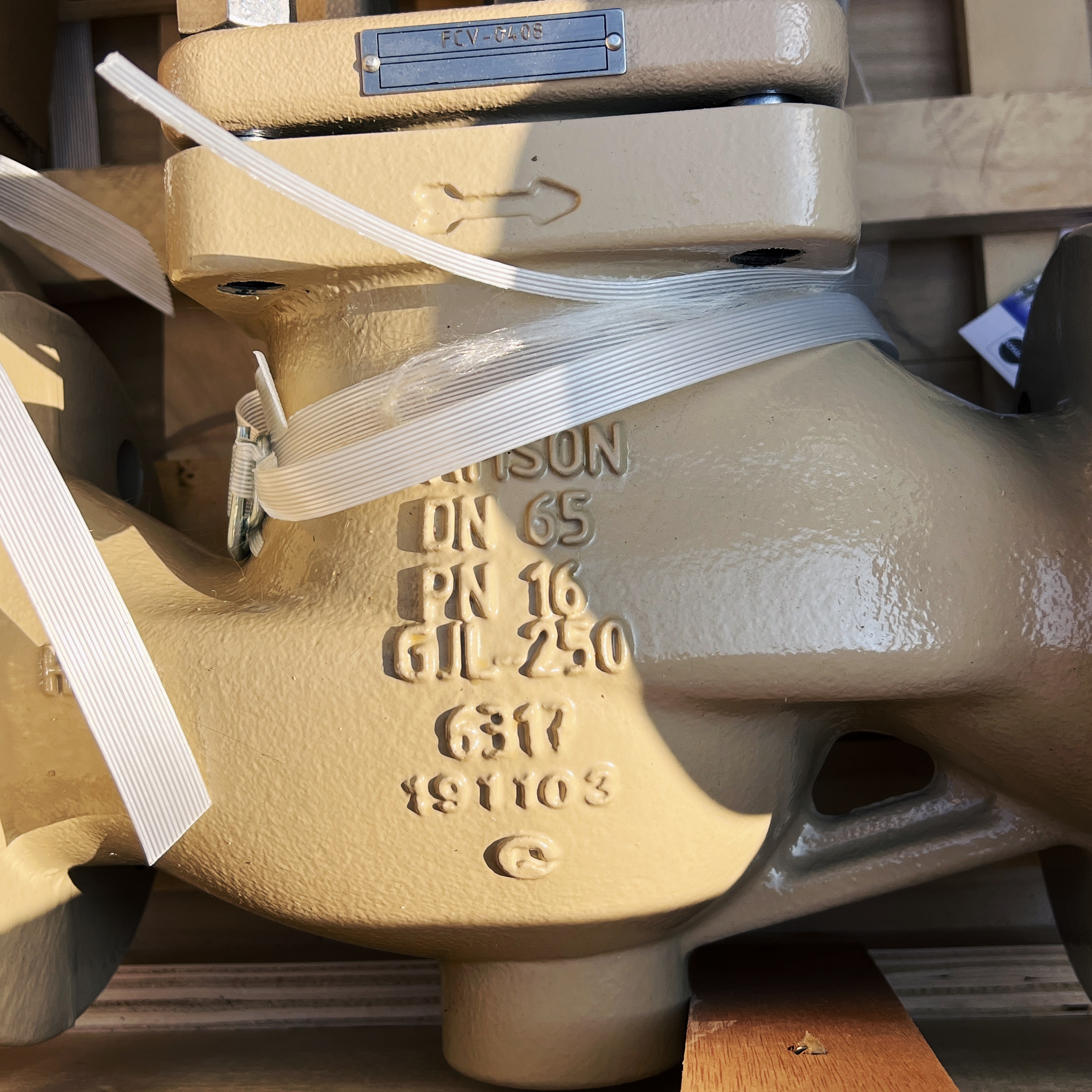

• 閥體材料：鑄鐵/碳鋼/不銹鋼

• 密封類型：金屬密封（高壓高溫）或軟密封（腐蝕性介質）

三、操作流程

安裝與氣路連接

1. ?定位器裝配?

• 將3730定位器安裝至3277執行器，緊固反饋桿螺釘

• 氣路接口：儀表風管接入定位器進氣口，輸出口連接執行器氣室

2. ?電氣接線?

• 控制信號：4~20mA輸入，端子11(+)、12(-)

參數初始化設置

1. 旋轉定位器旋鈕至CODE 3 → 選擇YES啟用參數修改

2. 關鍵參數配置：

• CODE 4：設定閥門銷釘位置（按反饋桿刻度值輸入）

• CODE 5：輸入閥門行程（角度或線性距離）

• CODE 6：選擇初始化模式NOM（按設定行程自動校準）

• CODE 7：調整輸入信號與閥位對應關系（如0%信號對應全關）

3. 啟動自校準：完成設置后按壓初始化按鈕，定位器自動適配執行器行程

容量限制器調整

• 執行器尺寸適配：根據氣動執行機構有效面積調整輸出氣量限制旋鈕

• 注意事項：帶反向放大器時需選擇AIR TO OPEN模式

四、維護要點

1. 標準型閥門維護

• ?填料函更換?：

1. 拆下閥蓋支架，取出閥桿組件

2. 更換PTFE填料環，涂敷專用潤滑脂（訂貨號8150-0111）

3. 按EB 029 EN文件規定的力矩緊固

• ?閥座/閥芯更換?：

• 使用專用閥座扳手拆卸閥座，更換后需進行密封測試

• 閥芯修復后需在閥桿螺紋涂潤滑脂

2. 帶延長段/金屬波紋管密封閥門維護

• ?金屬波紋管檢測?：

1. 通過G 1/8測試接口連接泄漏指示器

2. 檢查波紋管密封性（特別是液體/蒸氣介質）

• ?閥芯更換?：

• DN15-DN150：使用卡鉗工具固定加長閥桿

• DN200-DN300：需拆卸六角螺絲、張力環和法蘭

3. 安全注意事項

• 維修前必須關閉信號壓力并排空管道介質

• 預壓緊彈簧的執行機構拆卸前需施加高于彈簧范圍下限的信號壓力

五、故障排除

六、技術規格

• ?公稱通徑?：DN15-DN300

• ?壓力等級?：PN16-PN40

• ?流量特性?：等百分比/線性/快開

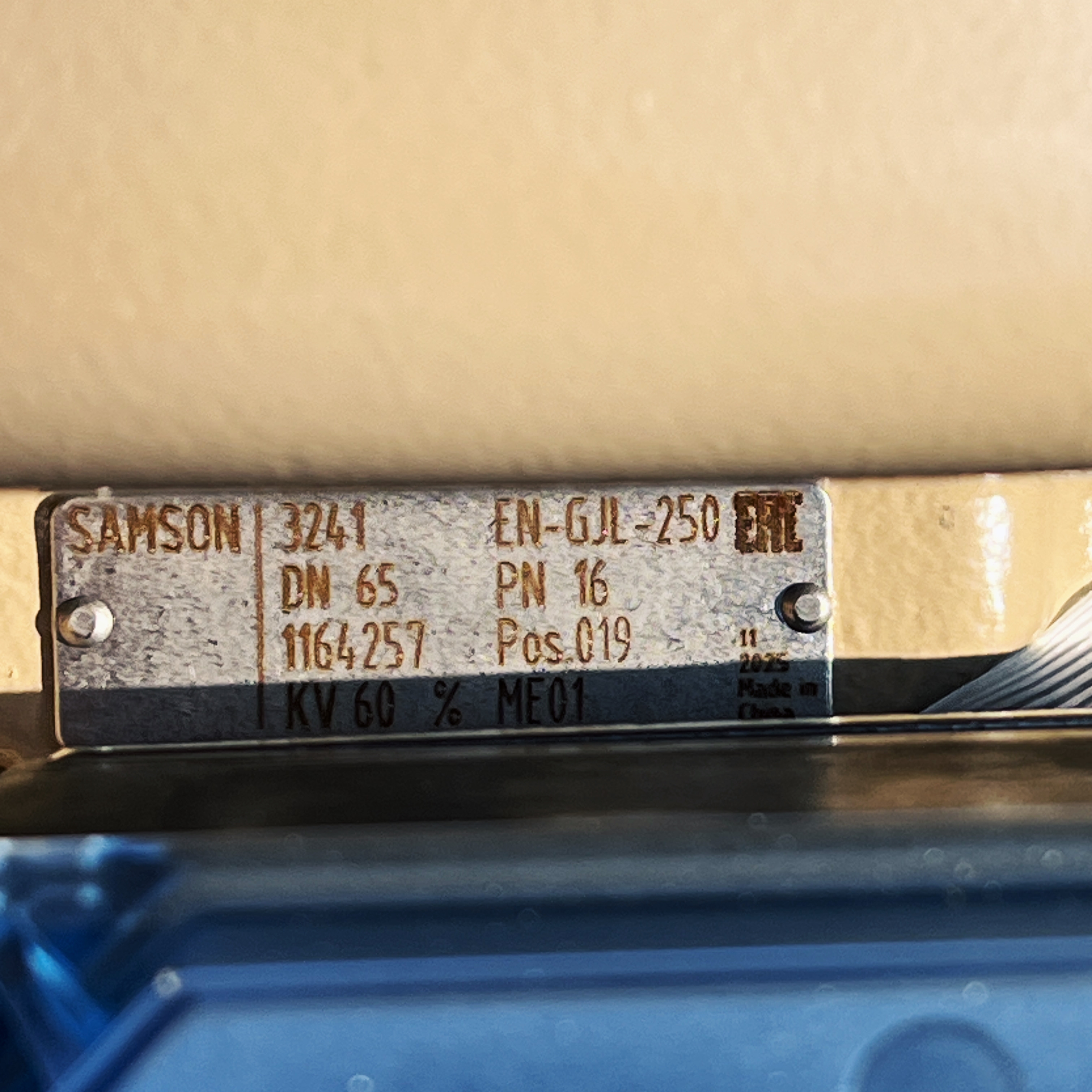

• ?流量系數?：Kvs值刻記于閥芯
